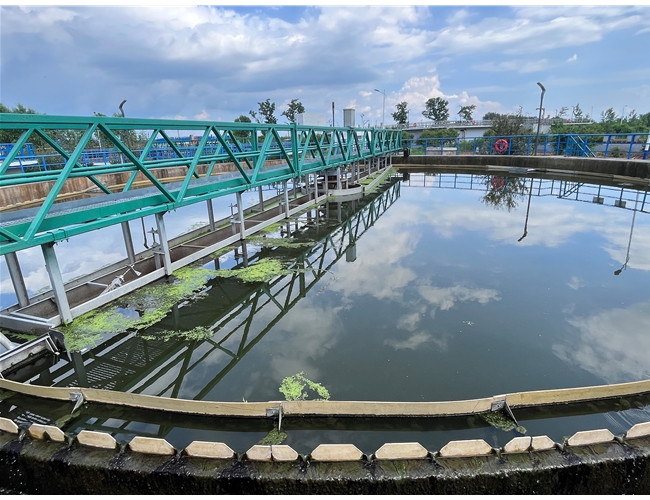

全橋式周邊傳動吸泥機
一、用途
全橋式周邊傳動吸泥機用於汙水處理廠圓形二次沉澱池，將沉澱在池底上的汙泥刮集至一組沿半徑方向布置的吸泥管管口，再通過中心排泥管排出，以便汙泥回流或濃縮脫水，並將池麵浮渣刮集，通過浮渣漏鬥排出池外。
二、全橋式周邊傳動吸泥機特點
1、 結構簡單、重量輕。由於采用桁架結構，特別是半橋式吸泥機，隻有一套驅動機構，直徑40m以內吸泥機，工作橋兼作輸泥槽，同全橋式吸泥機相比，重量大大下降。
2、 維護簡單方便，運行費用低。由於采用虹惜管將集泥槽的汙泥排至中心排泥管，沒有動密封，避免上清液斷流。
3、 新型的排泥量調節閥運行可靠，使用方便，保證排泥濃度。
4、 新型的傳動機構采用軸裝式，行走輪采用標準實心輪胎，安裝方便、結構簡單緊湊、效率高、重量輕。
5、 電器元件均采用戶外型，安全可靠，可隨機控製和控製遠程。
三、構造及工作過程
全橋式周邊傳動吸泥機為虹吸式吸泥機，由工作橋、吸泥管係、集泥槽、虹吸管、抽真空係統、中心泥罐、中心支座、驅動程序、刮渣板、集電器、電控箱等組成。
工作橋由安裝在周邊的驅動機構帶動，繞安裝在池中心支墩上的中心製作旋轉，沉澱在池底的汙泥由集泥板集至各吸泥口，在液位差的作用下，汙泥經吸泥口、集泥槽、虹吸管、中心泥罐、排泥管排至池外。每個吸泥管上端設有排泥量調節閥，以調節各吸泥管的流量和濃度。液麵上的浮渣在浮渣刮板和周邊擋渣形成的漸濃區域內集中，由浮渣刮提耙到集渣鬥排出池外。
四、主要技術參數
|
型號 |
池內徑D(m) |
周邊線速度(m/min) |
驅動功率 |
|
BYZB10-20 |
10-20 |
1.1-2.3 |
0.55*2 |
|
BYZB20-28 |
20-28 |
|
0.75*2 |
|
BYZB30-40 |
30-40 |
|
1.5*2 |
|
BYZB45-50 |
45-55 |
|
1.5*2 |
|
BYZB60-80 |
60-80 |
|
1.5*2 |
